您現在的位置：網站首頁 > 產品中心 > 相位伏安表系列 > 數字雙鉗相位伏安表
SY2000E數字雙鉗相位伏安表：可顯示電壓和電流真有效值、相位、頻率、功率、功率因數等電參數，測量結果以向量圖、幅值、相位、功率等多種方式顯示；聯機APP；測量范圍：0-500V、0-10A，精度：電壓0.2級，電流0.5級，測相范圍：電流5mA-10A，電壓1V-500V
一、產品概述
SY2000E數字雙鉗相位伏安表是西安雙英科技股份有限公司于2019年新升級的一款手持式數字雙鉗相位伏安表。智能、快速、省電、精確、安全、穩定；外觀設計美觀大方，操作方便，廣泛適用于繼電保護、電能計量、防竊電等工作。
二、功能特點
1、可同時測量4路輸入（2路電壓、2路電流）信號。
2、2.4寸高分辨率（320*240）真彩色TFT顯示，可顯示電壓和電流真有效值、相位、頻率、功率、功率因數等電參數，測量結果以向量圖、幅值、相位、功率等多種方式顯示。
3、可實時顯示電壓、電流波形。
4、可顯示電壓、電流基波幅值、2～50次諧波含有率和柱狀圖，具有電能質量分析功能。
5、有手動、自動量程：測量時儀表會自動切換至最佳量程。也可根據個人習慣選擇手動量程。
6、工作狀態自動識別：儀表處于工作狀態時，不會自動關機，避免重復開關機的麻煩。但在沒有輸入信號時，能自動關機，節省電池消耗。
7、支持軟件校準，內部無硬件校準，穩定度好，年變差小。
8、配有藍牙和USB接口，可以連接安卓手機，利用聯機APP擴充更多功能：
1)連接后測量結果可以實時顯示，還可以顯示電壓、電流50次諧波分量，測量結果可以直接存儲在手機端。測量結果保存時可以添加文字備注，地理信息，附圖等多種信息，方便記錄現場。
2)測量結果可以實時共享至微信或QQ好友。
3)可以設定測量起止時間，測量間隔，實現趨勢圖記錄及顯示。
4)通過藍牙接口與手機無線連接，結果實時顯示，可以用于人不便讀數的現場。
5)USB接口連接時可以實時顯示電壓電流波形。

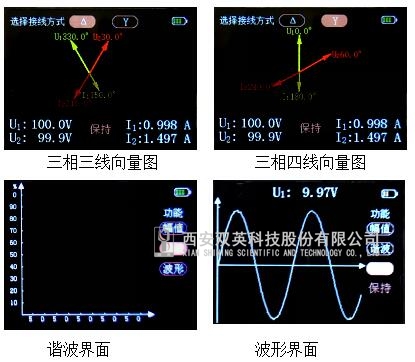

三、主要界面
1.基本誤差（在參比條件下的誤差極限）
參比條件：
|
影響量 |
參比值或范圍 |
允許偏差 |
|
環境溫度 |
23℃ |
±5℃ |
|
環境濕度 |
(45~75)%RH |
— |
|
工作電源 |
內置電池供電 |
— |
|
外部電磁場干擾 |
應避免 |
— |
|
工作位置 |
被測電流導線在鉗口中心位置 |
— |
|
被測信號波形 |
正弦波（失真因子β），見注1 |
β=0.01 |
|
被測信號頻率 |
50HZ |
1% |
|
相位頻率測量時被測信號幅值范圍 |
電壓:100V±25V電流:1A±0.2A |
— |
表1：參比條件
基本誤差（在參比條件下的誤差極限）：
幅值測量誤差：
|
功能 |
量 程 |
分辨率 |
準確度 |
|
電壓（U） （0～500V） |
500V |
1V |
±0.2%量程 |
|
200V |
0.1V |
||
|
20V |
0.01V |
||
|
電流（I） (10A電流鉗) |
10A |
0.01A |
±（0.3%讀數+0.2%量程） |
|
2A |
0.001A |
||
|
200mA |
0.1mA |
表2：誤差表1
頻率、相位測量誤差：
|
結果類型 |
結果范圍 |
分辨率 |
誤差范圍 |
|
頻 率 |
45Hz～65Hz |
0.01Hz |
±0.05Hz |
|
相 位 |
0～360° |
0.1° |
±1°見注2 |
|
功率因數（有功/無功） |
-1.0000～1.0000 |
0.0001 |
--- |
|
功率（有功/無功--表格中為結果>0時，<0時類似） |
0～9.999W |
0.001W |
±1% |
|
10.00W～99.99W |
0.01W |
±1% |
|
|
100.0W～999.9W |
0.1W |
±1% |
|
|
1000W～5000W |
1W |
±1% |
表3：誤差表2
