SY3000如何用于不同接線方式？

SY3000的六輸入量全部隔離，支持任意接線方式。電壓分別由U1、U2、U3對應輸入，三路電壓不共地，可以進行互感器初級電壓測量，也可以輸入其中一路或二路。電流經鉗形電流互感器輸入。測相時可以以任意輸入為基準，測量任意信號間相位。測量相位時，如果有U1輸入，就以U1為基準，沒有U1輸入，就以I1為基準，其基準依次為U1、I1、U2、I2、U3、I3。不同接線方式下電壓測試導線連接如下圖所示：

Y形接線（三相四線）時：U1+、U2+、U3+分接A相、B相、C相，U1-、U2-、U3-接N，此時的測量結果中U1為UAN，U2為UBN，U3為UCN

注意：電流互感器（電流鉗）應保證電流假設正方向沿紅點流入。

單相時：U1、U2、U3任意一組U+U-分別接火線、零線；

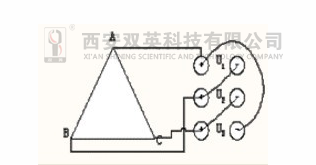

△形接線（三相三線）時：U1+接A相、U1-接B相，此時的測量結果中U1為UAB，U2+接C相，U2-接B相，U2為UCB

電壓互感器初次級測量接線。

Y形接線（三相四線）時；U1+、U2+、U3+分接A相、B相、C相，U1-、U2-、U3-分接B相、C相、A相，此時的測量結果中U1為UAB，U2為UBC，U3為UCA

Y形接線（三相四線）時；U1+、U2+、U3+分接A相，U1-、U2-、U3-分接N、B相、C相、此時的測量結果中U1為UAN，U2為UAB，U3為UAC；

△形接線（三相四線）時；U1+、U2+、U3+分接A相、B相、C相，U1-、U2-、U3-分接B相、C相、A相，此時的測量結果中U1為UAB，U2為UBC，U3為UCA

SY3000能否采用順時針或逆時針?lè)较蚶L制向量圖？

由于電測計量部門和維電保護部門不同用戶習慣不同，國內外不同設備上顯示向量圖方式也不同，為方便用戶使用，SY3000向量圖繪制方式可以設定角度正方向?yàn)轫槙r(shí)針或逆時針，設定0度角為12點鐘方向或3點鐘方向。

具體操作方式為在《系統》菜單中點擊《設置》按鈕

彈出如圖對話框進行設定：

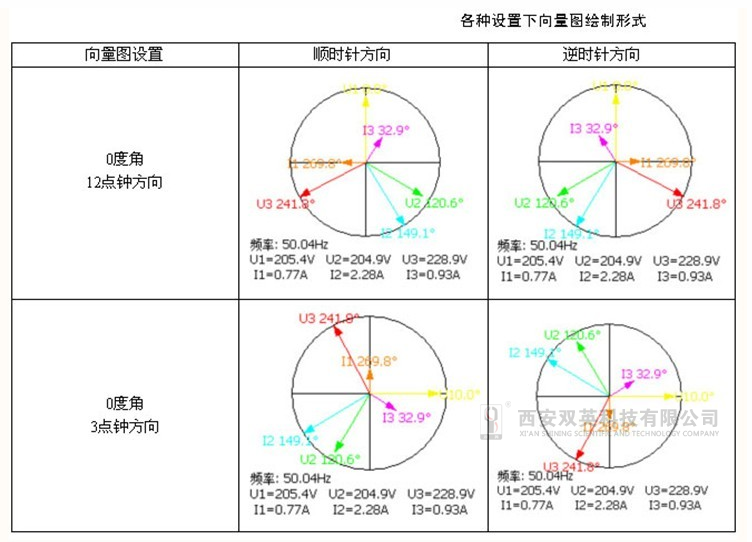

下表給出了同一組數據在不同設置下的最后繪制效果。

注：SY3000-PC軟件也會使用掌上電腦的設置來繪制向量圖。

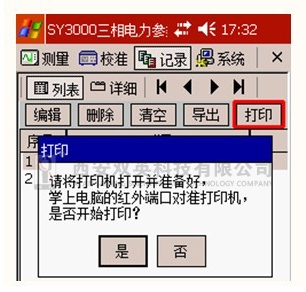

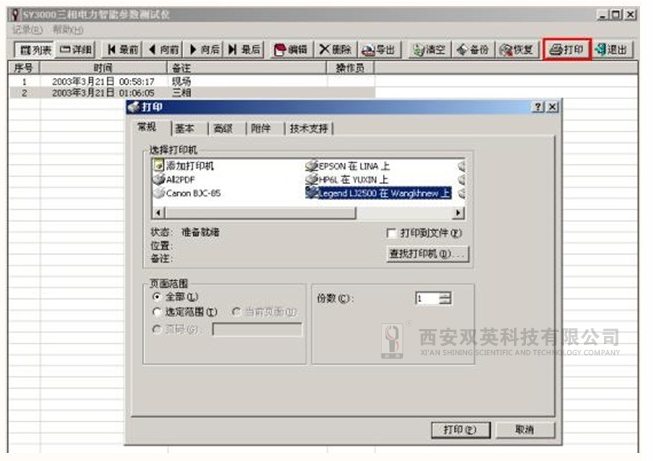

SY3000如何進行打?。?/strong>
