SY3000B智能三相電力參數測試儀采用掌上電腦進行操作和數據處理，掌上電腦亦可脫離主機采用藍牙遠距離通訊。完全圖形化界面，真彩色顯示，觸摸屏操作，漢字手寫輸入，人機界面友好，軟件終身免費遠程升級。儀表手持式結構、精巧美觀、測量精準、操作簡單、安全可靠，是電力系統電能計量和繼電保護專業，進行二次回路現場檢測的智能化儀表。也廣泛適用于電氣設備制造、石油化工、鋼鐵冶金、鐵路電氣化、科研教學等部門。

一、功能特點

1.可在不斷開被測電路的情況下同時測量1-3路交流電壓、1-3路交流電流的幅值及其各量間的相位，測量單/三相功率和功率因數，測量頻率等電參數；

2.六輸入量全部隔離，支持任意接線方式，三路電壓不共地，每路都可以進行任意兩點的電壓測量，可以進行互感器初次級之間電壓相位測量，進而判斷互感器極性，測相時可以以任意輸入為基準，測量任意信號間相位；

3.高亮度真彩色TFT屏幕，向量圖、表格、分通道等多種顯示方式，同屏可顯示20多個電參數，測量數據一目了然；彩色向量圖細膩清晰，圖中可以在每個向量上同時顯示幅值和角度等多種信息；

4.掌上電腦可脫離主機采用藍牙遠距離通訊；

5.支持PT、CT變比設置，可以根據設置計算顯示一次側值；

6.電壓、電流真有效值原理測量，不受波形失真影響，自動量程，設置合理；

7.向量圖繪制可以設置正方向為順時針或逆時針；可以設置0度角方向為十二點或三點鐘方向，基準量角度為330°或0°,可以設置下表類型和電流電壓半徑比，符合各種用戶習慣；

8.現場保存數據，自動記錄測量時間、操作人員等信息，可隨時加入對測量結果的漢字備注，測量數據無限存儲；

9.具有USB接口，測量數據可上傳到計算機，進行瀏覽、導出、編輯、打印(A4幅面)、備份、恢復等，可導出生成帶有表格和向量圖的標準網頁格式文件和試驗報告；

10.支持用戶軟件校準；

11.新型小型高精度電流鉗；

12.超低功耗，采用2節5號充電電池工作；也可使用2節5號干電池工作；亦可使用電源適配器外接220V交流電源工作及充電；電池更換方便；

13.軟件終身免費遠程升級，SD卡擴充存儲，多媒體播放，多種應用程序下載安裝，系統功能可隨軟件升級擴展。

二.用途

該儀器是電力系統電能計量和繼電保護專業，進行二次回路現場檢測的儀表。也廣泛適用于電氣設備制造、石油化工、鋼鐵冶金、鐵路電氣化、科研教學等部門，具有以下用途：

檢測繼電保護各組CT之間相位關系；

檢查電度表接線正確與否；

判斷電度表運行快慢，合理收繳電費；

感性和容性電路的判別；

檢查變壓器接線組別；

電氣設備生產中對電流電壓相位的測量；

由于精度高，可以測量漏電流及零序電流等。

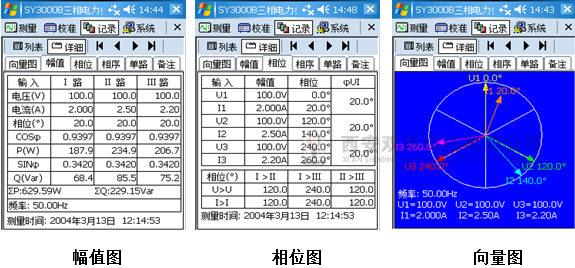

三、主要顯示界面

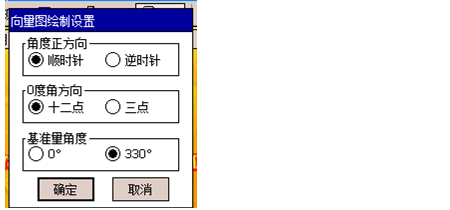

 向量圖繪制方式可根據用戶習慣自行設定

由于電測計量部門和繼電保護部門不同用戶習慣不同，國內外不同設備上顯示向量圖方式也不同，為方便用戶使用，向量圖繪制還可以根據用戶習慣進行設置，角度正方向可設為順時針或逆時針，0°角可設為12點鐘方向或3點鐘方向，基準量可以設為0°或330°。

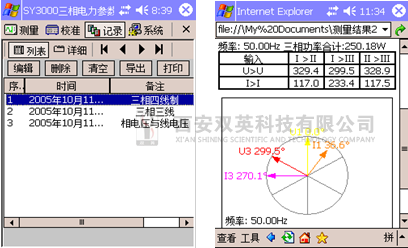

掌上電腦對測量存儲數據瀏覽、導出、編輯、打印方便快捷

測量結果存儲信息豐富，導航瀏覽方便，無存儲記錄數量限制；

數據可以導出為標準網頁格式文件，帶有表格和向量圖，并可編輯生成實驗報告。

通過SY3000B  PC程序可以在計算機上編輯、打印存儲在掌上電腦的數據，將數據備份到硬盤上，也可導出成帶有表格和向量圖的標準網頁文件，方便生成試驗報告。

測量范圍：0-500V、0-10A，精度：電壓0.2級，電流0.5級，相位：±1.0°，測相范圍：電流5mA-10A、電壓3V-500V

技術參數

   1.基本誤差極限

2. 測量特征說明

2.1電壓通道

輸入方式：浮置輸入     測量方式：真有效值（RMS）原理

輸入阻抗：500KΩ       電壓量限：500V

2.2電流通道

輸入方式：鉗形電流互感器采樣輸入

測量方式：真有效值（RMS）原理

2.3.相位測量

儀表可測量并顯示所有輸入量之間的相位。所顯示的相位值均為在按規定的正方向輸入信號時，后一向量滯后于前一向量的相位值。在所規定的輸入信號幅值范圍內其誤差見下表：

    2.4頻率測量

儀表測量頻率時，如果有U₁輸入，就由U₁取樣，沒有U₁輸入，就由I₁取樣，其取樣依次為U₁、I₁、U₂、I₂、U₃、I₃。

頻率測量的信號幅值范圍：電壓：3V-500V，電流：5mA-10A

    2.5安全特性

三路電壓輸入通道相互絕緣隔離，三路電流采用鉗形電流互感器輸入，安全可靠。

    2.6 耐壓

電壓輸入端、交流充電電源輸入端與儀表外殼之間，鉗形電流互感器鐵芯與付邊繞組引出線及鉗柄之間能承受2KV / 50Hz 正弦波交流電壓歷時1分鐘的試驗。

2.7絕緣電阻

電壓輸入端、交流充電電源輸入端與儀表外殼之間，鉗形電流互感器鐵芯與付邊繞組引出線及鉗柄之間絕緣電阻均大于100MΩ/1000V測量電壓。

2.8電源

主機可使用所配電源適配器(220V、50 Hz，輸出5V)充電。

超低功耗，采用2節5號充電電池工作，也可使用2節5號干電池工作，電池更換方便。
